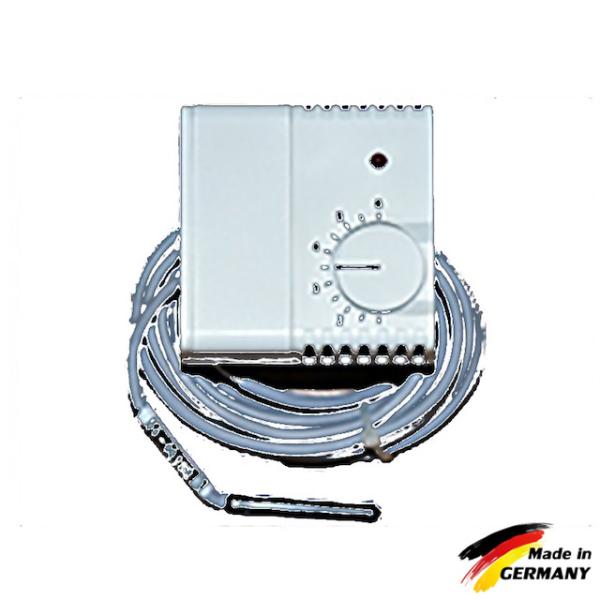

Raumthermostat Stuhl SR 30 für Infrarotheizungen
Der Thermostat SR 30 von Stuhl Regelsysteme ist für die Steuerung von Heizungen durch seine hohe Schaltleistung vor allem für Infrarotheizungen und Infrarotheizstrahler geeignet. Ebenso kann der Thermostat SR 30 für die Regelung einer Fußbodenheizung eingesetzt werden. Die temperaturabhängige Steuerung erfolgt über den externen Temperaturfühler der entweder die Raum- oder die Fußbodentemperatur aufnehmen kann. Die gewünschte Solltemperatur wird durch einen einfachen analogen Drehregler eingestellt.
Unterschreitet die Raumtemperatur die voreingestellte Vorgabe, wird durch ein Relais die Heizung eingeschaltet. Der Heizbetrieb wird durch eine rote Leuchtdiode angezeigt. Dadurch ist jederzeit und sehr einfach der Zustand des Heizbetriebs am Thermostat erkennbar.
Einsatz und Anwendung
Der Thermostat Stuhl SR 30 ist für den Einsatz in trockenen und geschlossenen Räumen geeignet. Er eignet sich besonders für die Anbringung an Stellen, wo keine Elektrodose gesetzt werden kann. Die Zuführung der Kabel an den Wänden erfolgt unter Putz. Er kann jedoch auch direkt auf einer Unterputzdose montiert werden. Durch die schlanke Bauweise ragt er nur wenig von der Wand hervor.
Der SR 30 ist ausgelegt bis zu einer Schaltleistung von 3.600 Watt und kann damit jede Infrarotheizung und die meisten Infrarotstrahler schalten. Bei einem Anschluss mehrerer Infrarotheizungen können viele Anwendungsfälle abgedeckt werden. Der einstellbare SOLL-Temperaturbereich liegt zwischen +10°C und +50°C. Die Toleranz des integrierten Temperaturfühlers liegt bei ±1K. Einsetzbar ist der Thermostat bei einer Temperatur zwischen -10°C und + 50°C.
Abmessungen, Gewicht und Schutzart
Die Abmessungen des Stuhl SR 30 betragen 71 x 71 mm in der Höhe und Breite. Die Tiefe des Thermostats liegt bei 27 mm. Das Gewicht beträgt 90 Gramm.
Der Thermostats SR 30 von Stuhl Regelsysteme weist die Schutzart IP20 auf uns ist damit nach DIN EN 60529 (VDE 0470) gegen das Eindringen von Gegenständen mit einem Durchmesser von größer als 2,5 mm geschützt.
Befestigung und Anschluss
Die mechanische Befestigung des SR 30 an der Wand erfolgt mit 2 Schrauben auf dem vorgegebenen Lochkreis-Durchmesser von 60 mm. Die elektrische Anbindung wird mit Schraubanschlüssen realisiert. Das Gerät ist für den Anschluss an fest verlegte Elektroleitungen geeignet.
Die Anbringung des Temperatursensors sollte so erfolgen, dass er die durchschnittliche Raumtemperatur erfassen kann, vor allem die Nähe von Zu- und Abluftkanälen ist zu vermeiden. Bei der Nutzung des Temperarturfühlers als Fußbodensensor sollte geschützt vor Feuchtigkeit und chemischen Stoffen verlegt werden.
ACHTUNG
Montage nur durch autorisiertes Fachpersonal.
Fehler beim Anschluss können zur Beschädigung des Regelgerätes führen!
Thermostat Stuhl SR 30 – auf einen Blick:
- Thermostat zur Aufputz-Montage
- Direkte Wandmontage oder auf der Unterputz-Dose
- Temperatureinstellung durch einfachen analogen Drehregler
- Externer Temperaturfühler
- Regelung anhand der Raum- oder Bodentemperatur möglich
- Für den Einsatz mit Unterputz verlegten Leitungen
- Rote Kontrollleuchte für aktiven Heizbetrieb
- sofort montagebereit
Lieferumfang:
- Thermostat Stuhl SR 30
- Bedienungsanleitung
Thermostat Stuhl SR 30:
| Spannung |
230/240V AC ~ 50/60 Hz |
| Temperaturbereich |
+10°C und +50°C |
| Fühlertoleranz |
±1K |
| Schaltdifferenz |
±O,2K fest |
| Maße (H x B x T) |
71 x 71 x 27 mm |
| Gewicht |
90 g |
| Montagehöhe |
ca. 150 cm |
| IP-Schutzklasse |
IP20 |
| Fühler |
NTC-Sensor (intern) |
| Montage |
Wandmontage oder auf UP-Dose |
| Material |
Kunststoff |
| Max. zul. Schaltstrom |
16 A, 25OV AC ~ |
