Infrarotheizung Decke InfraRaster 60E 350 Watt

Infrarotheizung für Rasterdecken InfraRaster 60E 350 Watt

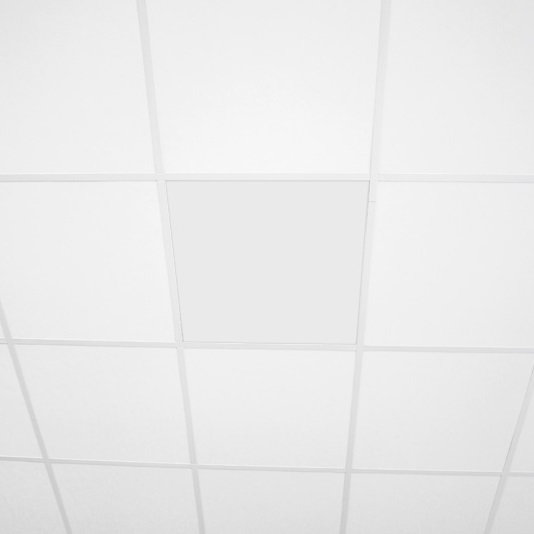

Die Infrarotheizung VASNER InfraRaster 60E ist eine speziell für Rasterdecken mit einem Maß von 60 x 60 cm entwickelte Infrarotheizung. Sie ist maßgefertigt für die Abmessungen der typischen Rasterdecke, die auch als Odenwalddecke bekannt ist. Die weiße Oberfläche mit Pulverbeschichtung ist von den Dämmplatten der Rasterdecken kaum zu unterscheiden. So fügt sich die Deckenheizung InfraRaster 60E in das Gestell zwischen den Dämmplatten harmonisch in das Muster der gesamten Rasterdecke ein.

Bei der Anbringung einer Infrarotheizung an der Zimmerdecke sind ideale Voraussetzungen für ein schnelles und effizientes Heizen der Räumlichkeiten geschaffen. Die Strahlungswärme verteilt sich ideal im Raum und erwärmt die Gegenstände und Personen, die innerhalb der Infrarotstrahlung liegen. Auf der Rückseite ist die Deckenheizung InfraRaster 60E sehr gut gedämmt, so dass die gesamte entstehende Wärme nach unten in den Raum abgestrahlt wird.

Die Wärme entsteht beim InfraRaster 60E, wie bei Metall Infrarotheizungen üblich, im Innern des Heizkörpers und erwärmt die Umgebung mit intensiver Wärme. Nach vorne strahlt die gleiche Art von Wärme, wie sie die Sonnenstrahlen zu uns bringen. Durch diese wohltuende Infrarotstrahlung wird die entstehende Wärme als besonders angenehm empfunden.

Einsatz und Anwendung

Geeignet ist die Infrarotheizung Decke InfraRaster 60E für alle Wohn- und Geschäftsräume ab einer Deckenhöhe von 1,8 m. Sie lässt sich problemlos in bestehenden Rasterdecken mit einem Maß von 60 x 60 cm nachrüsten oder kann beim Aufbau einer neuen Rasterdecke mit eingebaut werden. Ein Infrarotheizkörper der InfraRaster 60E ersetzt jeweils ein einzelnes Dämmelement und ist für jede Raumgröße geeignet. Je nach Heizbedarf des Raums wird eine entsprechende Anzahl von Heizelementen eingesetzt.

Durch die Austauschbarkeit mit den Dämmelementen kann die Verteilung der Heizkörper InfraRaster 60E innerhalb des Raums an die Aufteilung Ihrer Räumlichkeiten angepasst werden. Je nach Aufstellung der Möbel im Raum und der Bereiche, in denen man sich aufhält, kann die Verteilung flexibel an die Bedürfnisse angepasst werden. So ist auch eine Anpassung an eine neue Aufteilung von Räumlichkeiten jederzeit sehr schnell möglich.

Ihre angenehme Heizwirkung entfaltet die Infrarotheizung InfraRaster 60E bei einer Leistung von 350 Watt pro Heizelement. Dabei entsteht eine Oberflächentemperatur von etwa 90 °C - 110 °C. Die sehr gute Isolation auf der Rückseite bewirkt, dass die Wärme dort hingelangt, wo sie benötigt wird, und die Rückseite nicht unnötig aufgeheizt wird. Die Temperatur auf der Rückseite beträgt maximal 45 °C.

Die InfraRaster 60E stellt mit der bewährten Infrarotheiztechnik von VASNER und „Made in Germany“ ein einzigartiges Produkt für den Einsatz in Rasterdecken dar. Sie fügt sich optisch unauffällig in das bestehende Muster ein und bietet gleichzeitig eine hohe Effizienz beim Heizen. Die Qualität des Produkts wird mit 5 Jahren Herstellergarantie unterstrichen.

Ausführungsarten und Schutzwirkung

Die Deckenheizung InfraRaster 60E ist nur in der hier beschriebenen Ausführung und Leistungsklasse erhältlich. Sie ist mit der zertifizierten Schutzart IPx4 gegen Spritzwasser von allen Seiten geschützt und kann somit auch problemlos in Bädern und in Sanitärräumen eingesetzt werden.

Die Infrarotheizung Decke InfraRaster 60E wird ohne separate Leistungsregelung geliefert. Für einen Betrieb ist der Einsatz eines Thermostaten oder eines fernbedienbaren Schalters notwendig. Zum einen regelt ein Thermostat auf die eingestellte Temperatur und stellt darüber hinaus auch sicher, dass die Infrarotheizung an der Decke nicht durchgehend läuft. Mit einem programmierbaren Thermostaten kann die gewünschte Temperatur zu einer definierten Zeit auf das gewünschte Niveau eingestellt werden.

Abmessungen und Gewicht

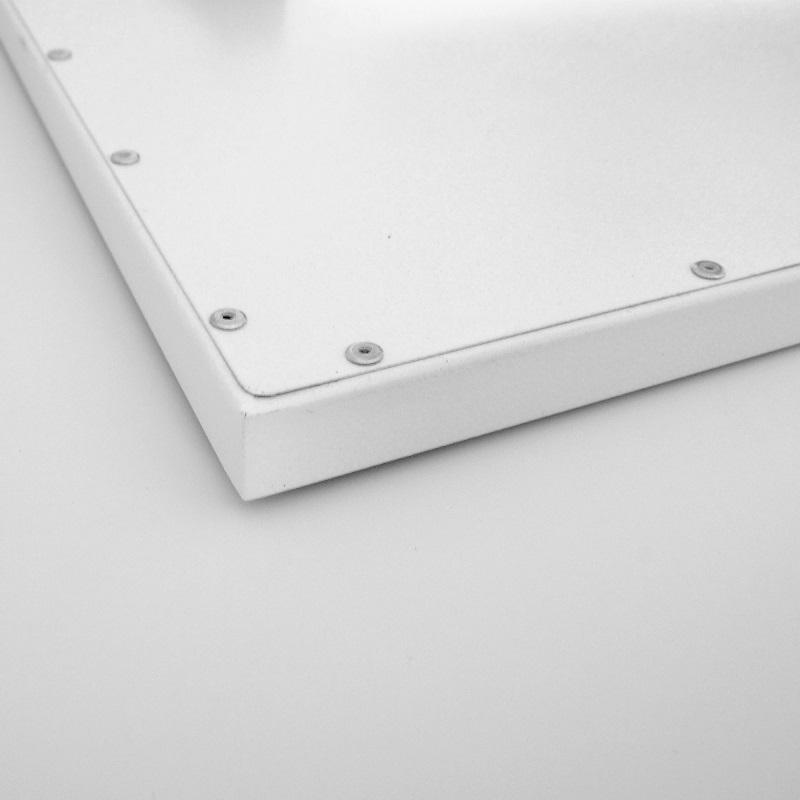

Mit 60 x 60 cm hat die Infrarotheizung Decke InfraRaster 60E genau die Maße eines üblichen Dämmelements einer Odenwalddecke. Auf der Rückseite des Heizkörpers befinden sich Gewindehülsen mit einem M6-Gewinde. Diese dienen zum Einschrauben von Ringschrauben, an denen Sicherungshaken an der Decke befestigt werden können. Diese zusätzliche Sicherung wird in öffentlichen Gebäuden gefordert. Mit Gewindehülsen und Kabel hat die InfraRaster 60E eine Tiefe von 2,5 cm. Der Heizkörper ohne Gewindehülsen und Kabelausgang hat eine Gehäusetiefe von lediglich 1,6 cm. Das Gewicht eines Heizkörpers der InfraRaster 60E beträgt 6 Kg.

Befestigung und Anschluss

Die Befestigung der InfraRaster 60E ist sehr einfach. Die Infrarotheizung ist bei Auslieferung sofort einsatzbereit. Die Deckenmontage erfolgt einfach durch Entfernen eines Dämmelements und einfaches Einsetzen der Infrarotheizung in das Deckengerüst. Nach dem gleichen Prinzip können sehr schnell die Heizelemente mit den Dämmelementen ausgetauscht werden und so die Verteilung der Heizwirkung an die Bedürfnisse im Raum angepasst werden.

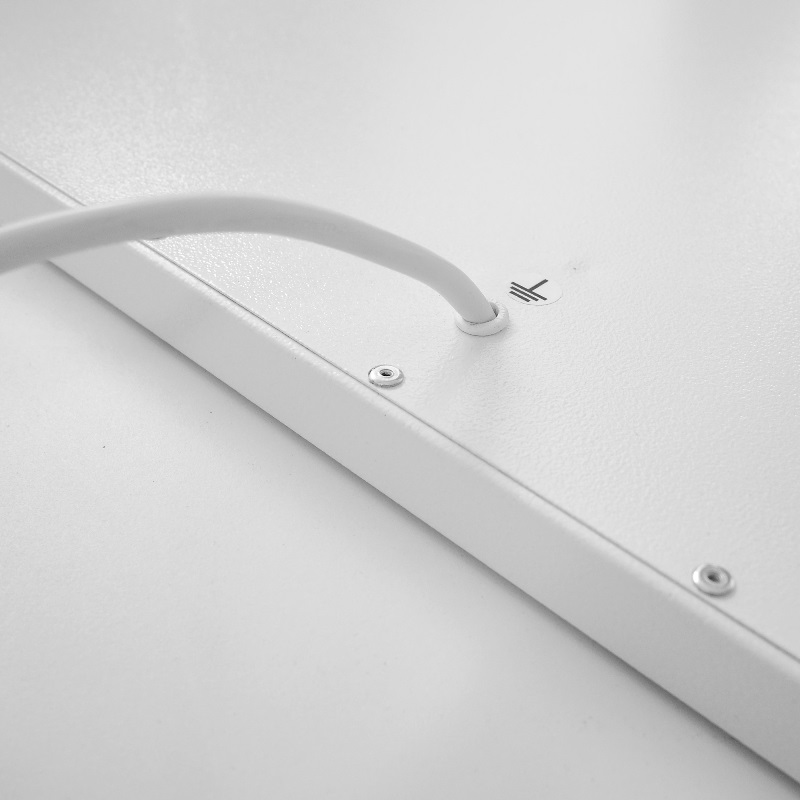

Der Anschluss an das 230 V Stromnetz erfolgt über einen Schuko-Stecker an jede handelsübliche Steckdose mit einem etwa 1,8 m langen Kabel. Bei Festinstallation kann der Stecker abgetrennt werden und die Infrarotheizung direkt in einer Unterputzdose fest angeschlossen werden. Die Garantie und die Schutzart bleiben durch das Abtrennen des Steckers komplett erhalten.

Bei größeren Räumen muss beim Einsatz mehrerer Infrarotheizungen die maximale Leistung pro Stromkreis bzw. pro Sicherung beachtet werden. Jeder Stromkreis mit einer Sicherung von 16 A kann eine maximale Leistung von 3.680 Watt abdecken. Da es beim Einschalten zu Leistungsspitzen kommen kann, sollte eine maximale Leistung von 2.500 Watt pro Sicherung nicht überschritten werden.

Richtige Auswahl der Leistungsdaten von Infrarotheizungen

Die Leistung einer oder mehrerer Infrarotheizungen bei der Deckenmontage passen Sie an die Wohnsituation an. Entscheidend ist, ob die Infrarotheizung als alleinige Heizungsart oder als Zusatzheizung genutzt wird. Bei einer Zusatzheizung ist die Leistung der Heizung nach dem persönlichen Wärmeempfinden zu wählen.

Eine Infrarotheizung an der Decke wird in Wohn- oder Geschäftsräumen überwiegend als Hauptheizung eingesetzt und erzeugt die gesamte Wärme. Wichtig für ein angenehmes Raumklima ist, dass die Strahlung der Infrarotheizung dort ankommt, wo sie benötigt wird. Daher ist für einen derartigen Einsatz die Strahlungsweite der Infrarotstrahlung von Bedeutung. Diese Strahlweite beträgt bei den üblichen Deckenheizungen ca. 2,5 - 3,5 m. Die Wärme von Deckenheizungen wird dadurch als besonders angenehm empfunden, da sie den Körper direkt anstrahlt

Für den Einsatz einer Infrarotheizung an der Decke im Wohn- oder Arbeitsbereich sind Randbedingungen wie die Isolation des Raums, die Anzahl der Außenwände, die Raumhöhe und die gewünschte Raumtemperatur ausschlaggebend. Um die Heizleistung zu berechnen, finden Sie unten in der Tabelle weitere Informationen. Gerne können Sie uns auch direkt kontaktieren. Wir unterstützen Sie bei der Auswahl der Heizung und Berechnung der notwendigen Heizleistung.

Effizienz, Stromverbrauch und Kosten

Die Infrarotheizung Decke InfraRaster 60E hat eine maximale kontinuierliche Wärmeleistung von 350 Watt. Der Stromverbrauch bei maximaler Wärmeleistung beträgt 353 Watt. Der Wirkungsgrad berechnet sich aus 350/353 zu 99,15%.

Diese hohe Effizienz der InfraRaster 60E bedeutet, dass 99,15% des Stroms in Infrarotstrahlung umgewandelt werden. Umgerechnet beträgt der Stromverbrauch bei maximaler Leistung 0,353kW. Der Stromverbrauch der InfraRaster 60E mit 350 Watt Heizleistung beträgt pro Stunde bei Berücksichtigung des Wirkungsgrads 0,353 kWh.

Für die Kostenberechnung müssen wir eine Annahme treffen, da es sehr viele unterschiedliche Stromtarife gibt. Der durchschnittliche Strompreis 2020 in Deutschland liegt bei 30 ct/kWh, diesen werden wir für das Rechenbeispiel verwenden.

Multipliziert man nun die Strommenge von 0,353 kWh mit dem Strompreis, ergeben sich die Betriebskosten für diese Infrarotheizung von 10,6 ct/h bei Betrieb mit voller Leistung. Wird die Leistung der Infrarotheizung im Bad mit einem Thermostaten geregelt, so sinken die Kosten entsprechend der geregelten Heizleistung.

VASNER InfraRaster 60E – auf einen Blick:

• Infrarotheizung für Rasterdecken mit einem Rastermaß 60 x 60 cm
• Heizleistung von 350 Watt
• Wirkungsgrad von 99,15 %
• Deckenmontage in Gestell von Rasterdecken - Odenwalddecken
• Oberfläche fast identisch zu Dämmelementen
• Made in Germany
• 5 Jahre Garantie
• maximal 0,353 kWh pro Stunde

Vorteile:

• Einfache Montage durch Einsetzen ins Gestell von Rasterdecken
• Sofort einsatzbereit
• Wohltuende Heizwirkung
• Je nach Raumnutzung flexibel einsetzbar
• Modular: weitere Heizmodule schnell und einfach nachrüstbar
• nachträglicher Einbau in vorhandenen Decken möglich
• zusätzliche Sicherung mit Deckenhaken möglich
• geeignet als Zusatz- oder Hauptheizung

Lieferumfang

• Infrarotheizkörper InfraRaster 60E mit Stromkabel
• Montagematerial
• Bedienungsanleitung

Technische Daten Infrarotheizung für die Decke:

BERECHNUNG HEIZLEISTUNG

Die Tabelle zeigt den Heizenergiebedarf für verschiedene Räume in Watt / m² in Abhängigkeit einzelner Gebäudetypen mit einer Raumhöhe bis 2,7 m.

¹ ohne energetische Sanierung
² und Bestandsgebäude mit energetischer Sanierung
³ Wohnen, Essen, Kind und Arbeiten

Die Angaben zum Heizenergiebedarf gelten für Räume mit 2 Außenwänden. Für jede zusätzliche Außenwand rechnen Sie mit ca. 10 % mehr und bei 1 Außenwand mit ca. 10 % weniger Heizbedarf.

Für die Berechnung des Heizenergiebedarfs für Ihren Raum wählen Sie den Raumtyp und multiplizieren Sie einfach die Größe Ihres Raums in m² mit dem Heizenergiebedarf aus der Tabelle. Runden Sie die Raumgröße stets auf. So wird ein Raum mit 17,2 m² mit 18 m² gerechnet. Auch die berechnete Wattzahl wird immer bis zur nächsten verfügbaren Leistungsstufe der Infrarotheizung aufgerundet. Bei einem berechnteten Heizenergiebedarf von 710 Watt wählen Sie eine Infrarot-Heizplatte mit 750 Watt.

Beispiel

Für eine Küche in einem Neubau nach 2004 mit einer Fläche von 10,2 m² und 2 Außenwänden sieht die Berechnung wie folgt aus:

Heizenergiebedarf laut Tabelle: 65 Watt pro m²
Fläche gerundet: 11 m²
Heizenergiebedarf für die gesamte Küche: 65 Watt pro m² x 11 m² = 715 Watt
Auswahl einer Heizplatte mit 750 Watt.

Der Heizenergiebedarf wird noch von vielen weiteren Faktoren wie beispielsweise der minimalen Temperatur im Winter, der Windlage des Gebäudes, der Gebäudeart (Einfamilienhaus, Reihenhaus, Mehrfamilienhaus) und der Fensterfläche beeinflußt. Die in der Tabelle geannten Werte stellen einen guten Kompromiss für die Bedarfsauslegung und Abschätzung der notwendigen Heizkeistung dar.

Sollten Sie Unterstützung bei der Auslegung einer Heizung wünschen oder weitere Fragen haben, wenden Sie sich bitte an uns. Hierzu bieten wir Ihnen verschiedene Kontaktmöglichkeiten an.
